墨鉅牌K412是鎳基沉淀硬化型等軸晶鑄造高溫合金，使用溫度在900°C以下。合金加入鉻、鎢和鉬元素進(jìn)行固溶強(qiáng)化，加入鋁和鈦元素形成y'相沉淀強(qiáng)化。合金在1000°C以下抗氧化性能好，并具有較高的高溫強(qiáng)度和良好的鑄造工藝性能。主要產(chǎn)品規(guī)格為精鑄葉片。合金已用于制作用作溫度900°C以下的渦輪起動(dòng)機(jī)和燃?xì)鉁u輪導(dǎo)向葉片及其他高溫靜部件。合金在900°C以下有一定的強(qiáng)度，但塑性較低。

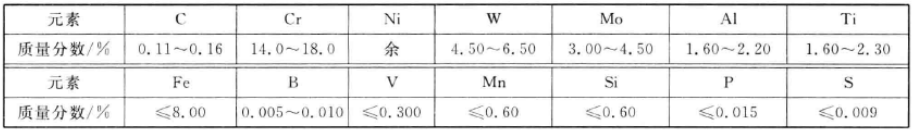

       K412鎳基合金的材料技術(shù)標(biāo)準(zhǔn)，GB/T 14992高溫合金和金屬間化合物高溫材料的分類和牌號(hào)，YB/T 5248鑄造高溫合金母合金，HB 7763航空發(fā)動(dòng)機(jī)用等軸晶鑄造高溫合金錠規(guī)范，HB 5159 K412 合金錠，HB/Z 140航空用高溫合金熱處理工藝。熔煉與鑄造工藝采用真空感應(yīng)爐熔煉母合金，用真空感應(yīng)爐、或電渣翻轉(zhuǎn)爐、或高頻翻轉(zhuǎn)爐重焰澆注零件和試棒。化學(xué)成分摘自 GB/T 14992，見表格參考：

       K412合金的熱處理制度摘自HB/Z 140.合金的標(biāo)準(zhǔn)熱處理制度為：1150°C±10°Cx7h/AC。品種規(guī)格與供應(yīng)狀態(tài)摘自 YB/T 5248 J IB 7763 和 HB 5159。主要規(guī)格為：母合金鑄成圓形長(zhǎng)棒，其直徑范圍為75mm?90mm，長(zhǎng)度不小于250mm。供應(yīng)狀態(tài)：母合金以鑄態(tài)供應(yīng)，精鑄件經(jīng)熱處理后供應(yīng)。
