墨鉅牌K406C是鎳基沉淀硬化型等軸晶鑄造高溫合金，是K406的改型合金，使用溫度在850°C以下。合金的含碳量比K406低，而鉻含量較高，其高溫力學性能以及高溫抗氧化、耐燃氣腐蝕性能均高于K406合金，而且鑄造、焊接和切削性能較好。主要產(chǎn)品有渦輪轉(zhuǎn)子葉片、導(dǎo)向葉片、整體渦輪以及其他在燃氣腐蝕環(huán)境下工作的零部件。

       合金已用于制造航空渦軸發(fā)動機在850°C以下工作的燃氣渦輪和自由渦輪的整體導(dǎo)向器，飛彈的翼片等，使用情況良好。合金的成分較簡單，不含貴重稀缺元素，價格便宜。在850°C長期時效中，有析出o相的傾向（成分控制好時，可以避免）但對合金性能影響不大。零件在使用中需要表面防護時，可釆用料漿法滲A1。

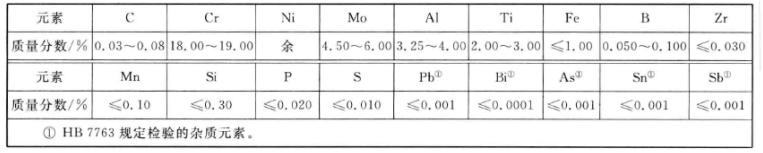

       K406C鎳基合金的熔煉與鑄造工藝釆用真空感應(yīng)爐熔煉母合金，真空感應(yīng)爐重熔澆注熔模精鑄零件和檢測試棒。測試力學性能的試樣，殼型內(nèi)表面加孕育細化劑?；瘜W成分可參考該表格：

       熱處理制度摘自HB/Z 140.合金的標準熱處理制度為：980°C±10°Cx5h/AC。主要規(guī)格：母合金鑄成圓形長棒，其直徑范圍為75mm?90mm，長度不小于250mm。供應(yīng)狀態(tài)：母合金以鑄態(tài)供應(yīng)；精鑄件經(jīng)標準熱處理后供應(yīng)。
